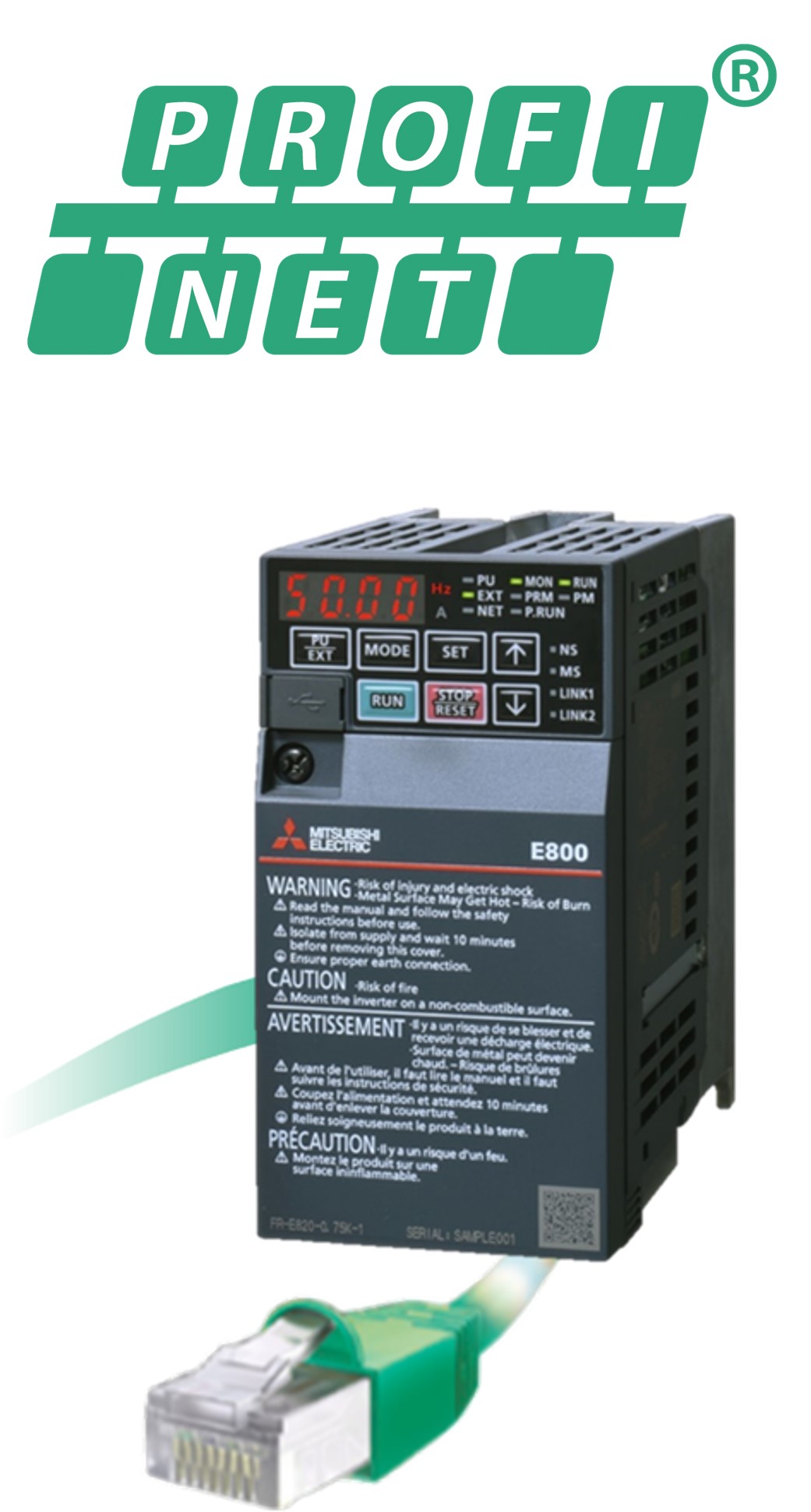

Mitsubishi servo pogoni i frekventni regulatori imaju ugrađenu PROFINET komunikaciju!
Šta to zapravo znači?

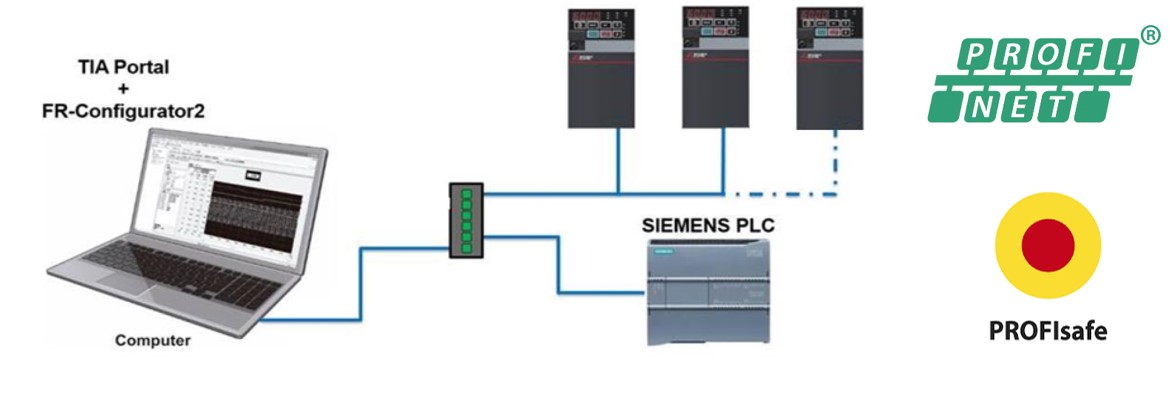

Korisnicima SIEMENS kontrolera nudimo pripremljene funkcijske blokove i primere PROFINET komunikacije, što može da minimizira vreme puštanja u pogon. Kupcima frekventnih regulatora (A800/D800/E800) i servo pogona (MR-J4; te MR-J5/MR-JET u bliskoj mogućnosti) na raspolaganju je plug-and-play rešenje za nadzor pogonskih aplikacija preko SIEMENS S7-1200/1500 kontrolera.
U nastavku pročitajte o mogućnostima za nadzor kompaktnih frekventnih regulatora E800/D800 Mitsubishi Electric preko Siemens S7-1200/1500 kontrolera.

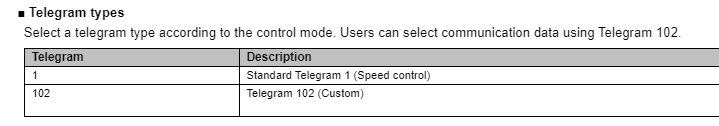

Osnovne karakteristike - podrška za:
- Telegram 102 (već pripremljeni funkcijski blokovi)
- Telegram 1 (korištenje standardnih Siemens funkcija (DriveLib ili Technology Objects)
Načini upravljanja regulatora - podrška za:
- Brzinski način
- Način obrtnog momenta
- Način pozicioniranja
1. Brzinski način (Profidrive) - 3 mogućnosti

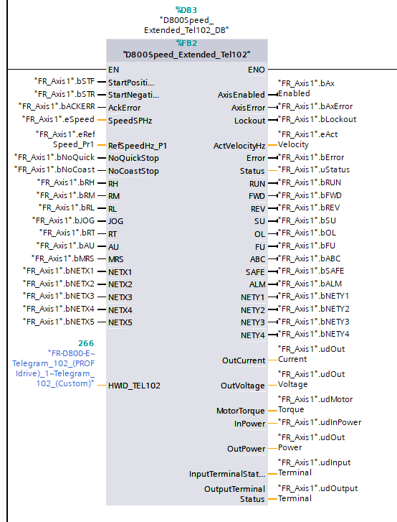

Korisnički funkcijski blok (Telegram 102):
- Dovoljno za 90% aplikacija
- Fleksibilni parametri
- Slabost - nije Siemens funkcijski blok
- Ova mogućnost nudi vrlo jednostavnu primenu i visoku fleksibilnost
1. Hitrostni način (Profidrive) - 3 možnosti

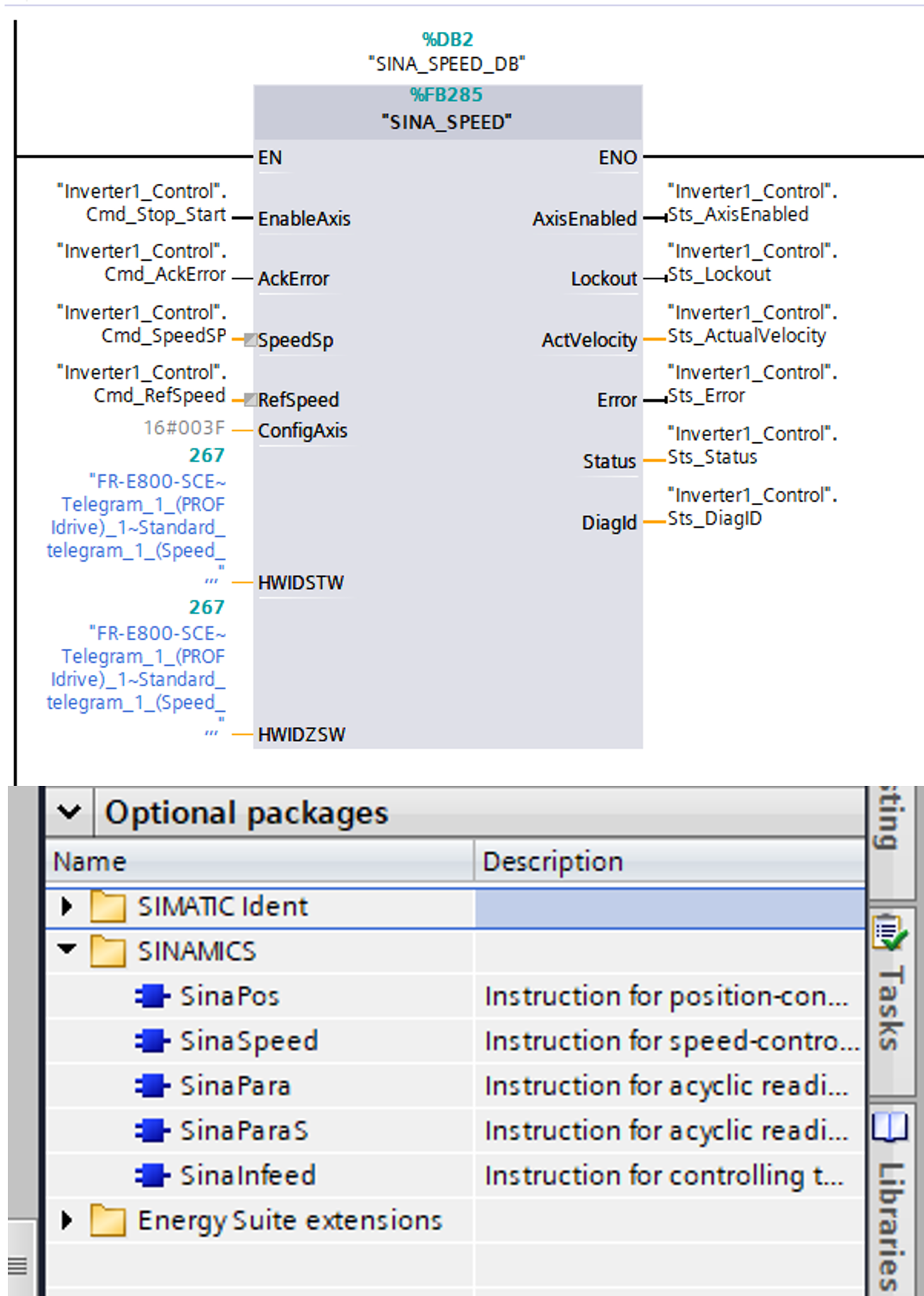

SINA Speed (Telegram 1):
- Siemens standard
- DriveLib
- Smer sa predznakom
- Slabost - samo nadzor brzine; složeniji
- Ova mogućnost nudi "srednje" jednostavnu primenu i ograničenu fleksibilnost
1. Hitrostni način (Profidrive) - 3 možnosti

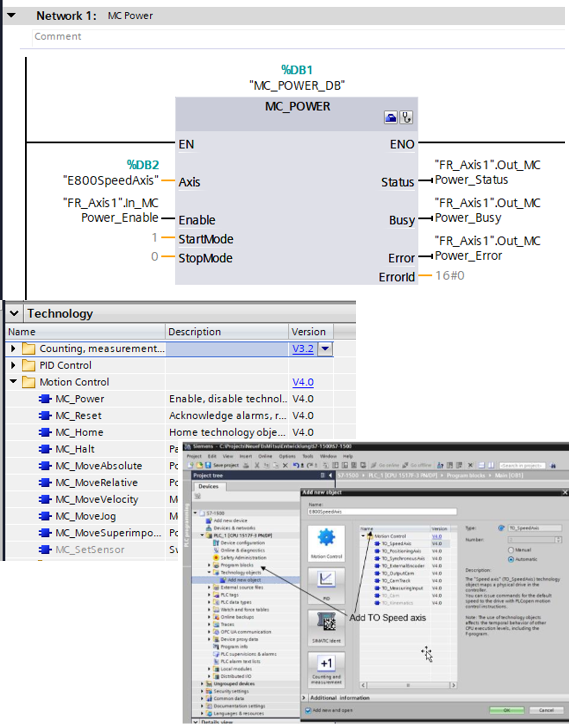

Technology objects (Telegram 1):
- Za S7-1500
- Podrška za dinamične profile, napredni Motion nadzor te podršku za više osa i dijagnostiku
- Ova mogućnost nudi vrlo jednostavnu primenu i visoku fleksibilnost
Brzinski način (Profidrive) - monitoring vrednosti i parametriranje

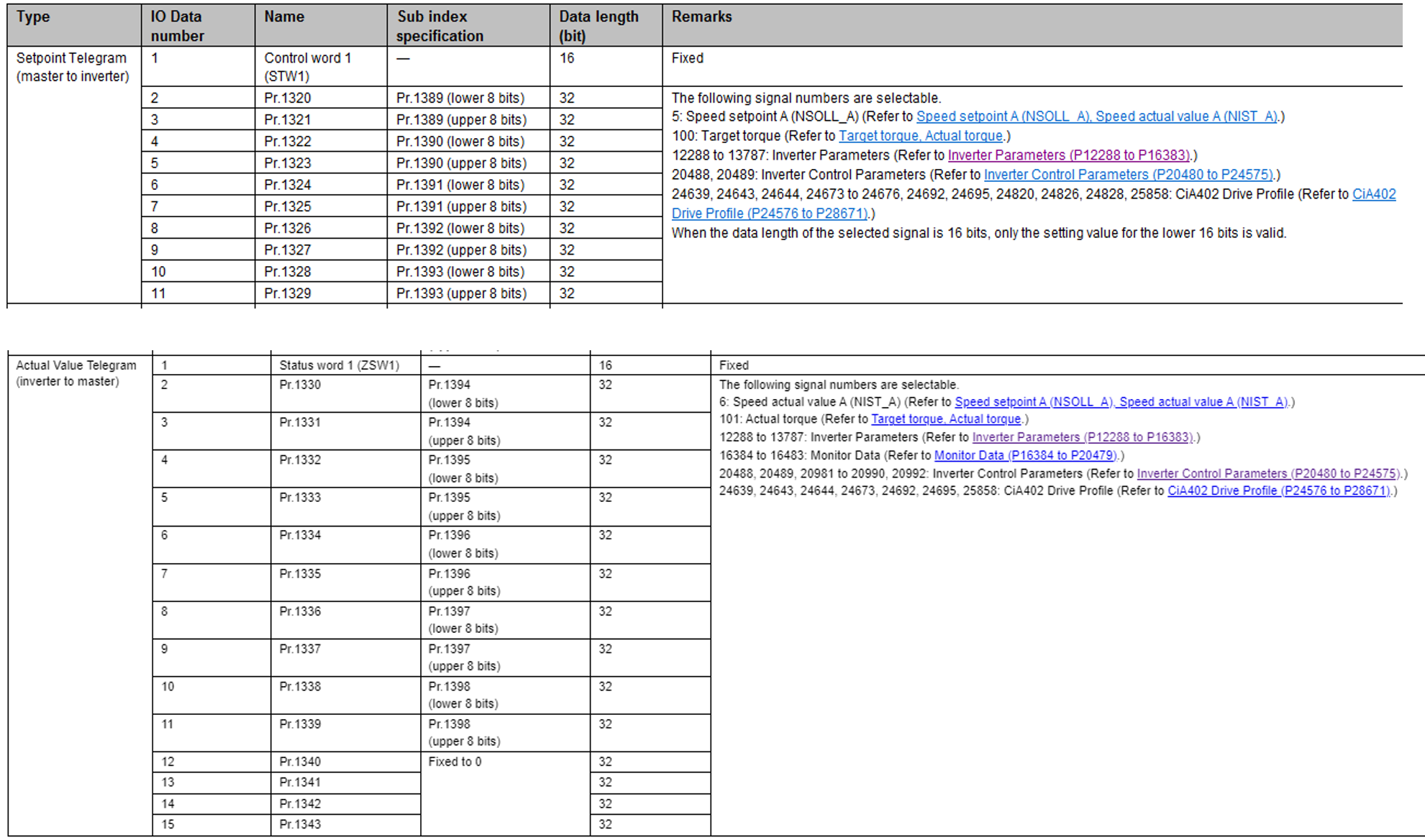

Ciklična komunikacija (Telegram 102):
- Dodatni podaci između kontrolera i frekventnog regulatora
- Jednostavna primena i jednostavno dodavanje parametara
- Omogućuje 11 ulaznih (naredbe u FR) i 15 izlaznih veličina (statusi iz FR)
- Dovoljno za večinu aplikacija
Aciklična komunikacija (Telegram 1):
- Omogućuje pristup do svih parametara
- Slabost - potrebna sekvenca

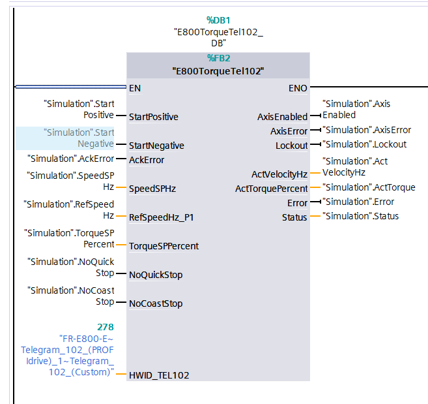

2. Način - upravljanje preko obrtnog momenta
Korisnički funkcijski blok (Telegram 102):
- Dovoljno za 90% aplikacija
- Jednostavna primena, visoka prilagodljivost i fleksibilni parametri
- Slabost - nije Siemens funkcijski blok
3. Pozicionirni način upravljanja - 2 mogućnosti

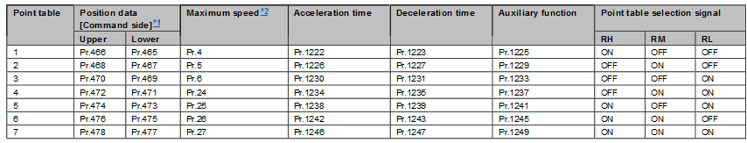

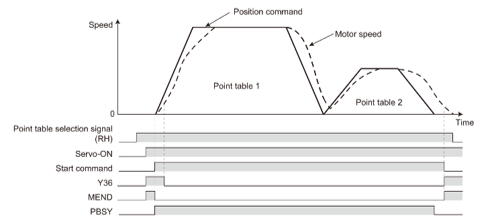

Pozicionirna tabela - Point-to-point:
- 7 različitih tačaka
- Tačke se unosi preko parametara frekventnog regulatora ili preko komunikacije
- Fleksibilan unos pozicija

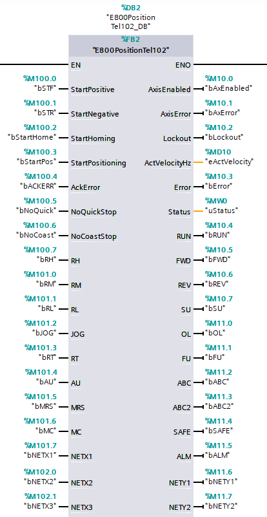

Funkcijski blok sa direktnim upisom pozicije (Telegram 1):
- Upis bilo koje pozicije
- Već uključen HPR

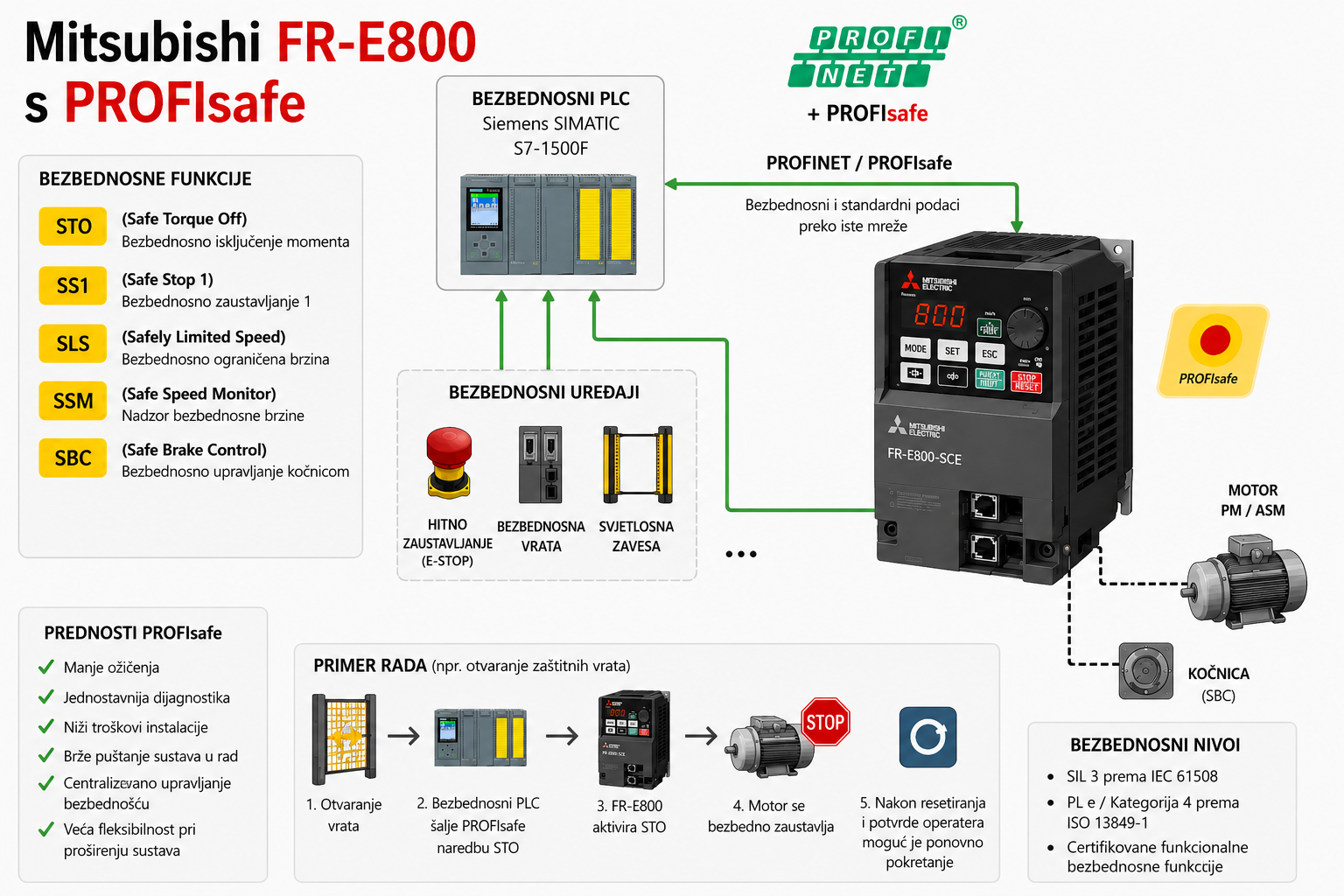

Uspostavljanje PROFIsafe komunikacije
Treba li vam pomoć pri uspostavljanju PROFINET komunikacije? Uvek smo Vam na raspolaganju za kratku vebinar radionicu. Kontaktirajte nas preko info@rbt-technologies.rs!
